Проектирование и документация

От индивидуальной разработки узлов рабочих чертежей до полных проектов кровли

Специалисты нашей компании могут для Вас разработать проектное решение по устройству кровли, содействовать в разработке технической документации, предоставить техническое решение даже самых сложных узлов конструкции крыши.  Взяв на себя гарантийные обязательства, мы предложим самые оптимальные технические решения.

Качественное проектирование крыши имеет не меньшее значение, чем проектирование несущей части здания. Ведь кровля несет огромную функциональную нагрузку, заключающуюся в обеспечении защиты здания от воздействия окружающей среды.

Применение полимерных мембран возможно для любых видов кровель. Мембранное покрытие широко используется как при новом строительстве, так и при реконструкциях и ремонтах кровель различного назначения и площади.

pdf Технические решения.

Программа для проектирования кровли и расчета необходимых материалов.

Программа разработана специалистами отдела кровель ОАО «ЦНИИПромзданий» совместно с техническим отделом ООО «ПЕНОПЛЭКС СПб».  Воспользоваться On-line

Возможности программы «Проектирование. Программа расчета» позволяют проектировщикам и заказчикам самостоятельно выполнить расчет кровельного пирога, следую несложному алгоритму:

  • Расчет необходимого количества крепежных элементов. Вывод схемы установки крепежа по зонам кровли, в зависимости от ветровой нагрузки с указанием максимального шага установки крепежа.
  • Расчет необходимого количества полимерной мембраны ПЛАСТФОИЛ® с учетом примыканий к парапетам, перехлеста полотнищ, зенитных фонарей;
  • Теплотехнический расчет плит ПЕНОПЛЭКС® с учетом всех составляющих слоев «кровельного пирога».
  • Расчет необходимого количества утеплителя ПЕНОПЛЭКС® с учетом уклона кровли;
  • Расчет необходимого количества пароизоляции с учетом перехлестов и парапетов.
Классический пирог плоской кровли

Классическая схема монтажа, утеплитель минеральная вата

  1. Полимерная мембрана
  2. Минераловатная плита 160-190 кг./ м3.
  3. Минераловатная плита 90-110 кг./ м3.
  4. Пароизоляция
  5. Профлист

Смотреть

Механическая система по несущему профильному листу.

комбинированное утепление плоской кровли

Схема монтажа с комбинированным утеплением

  1. Полимерная мембрана
  2. Разделительный слой Геотекстиль
  3. Экструдированный пенополистирол
  4. Минераловатная плита 75-110 кг./ м3.
  5. Пароизоляция
  6. Профлист

Смотреть

Механическая система по несущему профильному листу с комбинированным утеплением.

ПВХ мембрана без демонтажа старого покрытия

Ремонтная схема монтажа без снятия старого кровельного покрытия

  1. Полимерная мембрана
  2. Разделительный слой Геотекстиль
  3. Старая (существующая) битумная гидроизоляция
  4. Цементно — песчаная стяжка
  5. Существующий утеплитель
  6. Пароизоляция
  7. Железобетонная плита или профлист

Возможно применение двух предыдущих систем монтажа

Смотреть

Механическая система по несущему профильному листу с комбинированным утеплением.

Смотреть

Механическая система по несущему профильному листу.

ПВХ мембрана класический монтаж по жб плите

Классическая схема монтажа по железобетонной плите, утеплитель пенополистирол

  1. Полимерная мембрана
  2. Разделительный слой — геотекстиль
  3. Экструдированный пенополистирол
  4. Пароизоляция
  5. Железобетонная плита

Смотреть

Механическая система крепления. Возможно применение балластной системы без крепежа.

Ремонтная схема монтажа с доп. утеплением без снятия старого покрытия, по железобетонной плите

Ремонтная схема монтажа с доп. утеплением без снятия старого покрытия, по железобетонной плите

  1. Полимерная мембрана
  2. Разделительный слой Геотекстиль
  3. Экструдированный пенополистирол
  4. Старая (существующая) битумная гидроизоляция
  5. Цементно-песчаная стяжка
  6. Утеплитель
  7. Пароизоляция
  8. основание ж/б плита

Смотреть

Решение: смонтировать поверх старой гидроизоляции классическую систему с доп. утеплением.

ТЕХНИЧЕСКИЕ РЕШЕНИЯ СИСТЕМ МОНТАЖА

Кровельная система монтажа  “НОРМА”

Система монтажа “НОРМА” успешно применяется как для нового строительства, так и для реконструкций крыш на жилых,
торговых, логистических, выставочных и производственных комплексах большой площади.
Преимущества:
 Экономическая выгода за счет низкой цены минеральной ваты и отсутствие необходимости
дополнительного разделительного слоя (геотекстиль или стеклохолст) между минеральной ваты и ПВХ-
мембраной.
 Полное соответствие требованиям пожарной безопасности. Система может применяться на зданиях с
любым классом пожарной опасности, в том числе I степени огнестойкости.

Кровельная система монтажа  “МАКСИ”

Система монтажа “МАКСИ” имеет высокие противопожарные характеристики, сертифицирована и
имеет предел огнестойкости RE 15, класс пожарной опасности К0 по ГОСТ 30403-96, что позволяет ее применять
для зданий с любым классом пожарной опасности здания, за исключением зданий I степени огнестойкости.
“МАКСИ” успешно применяется для устройства крыш на торговых, логистических, выставочных и
производственных комплексах большой площади.

Кровельная система монтажа  “МАКСИ ПЛЮС”

Система “МАКСИ Плюс” имеет высокие противопожарные характеристики, сертифицирована
 и имеет предел огнестойкости RE 30, класс пожарной опасности К0 (30) по ГОСТ 30403-96, что
позволяет ее применять для зданий с любым классом пожарной опасности и степени огнестойкости.
“МАКСИ Плюс” успешно применяется для устройства крыш на торговых, логистических, выставочных и
производственных комплексах большой площади.

Кровельная система монтажа  “Оптима”

Система “ОПТИМА” сертифицирована и имеет предел огнестойкости RE 15, класс пожарной
опасности К0 (30) по ГОСТ 30403-96, что указывает на высокие противопожарные характеристики системы и
позволяет ее применять для зданий с любым классом пожарной опасности здания, за исключением зданий I
степени огнестойкости.
“ОПТИМА” успешно применяется для устройства крыш на торговых, логистических, выставочных и
производственных комплексах большой площади.

Кровельная система монтажа  “Оптима Плюс ”

Система “ОПТИМА Плюс” сертифицирована и имеет предел огнестойкости RE 30, класс
пожарной опасности К0 (30) по ГОСТ 30403-96, что указывает на высокие противопожарные характеристики
системы и позволяет ее применять для зданий с любым классом пожарной опасности и степенью
огнестойкости.
“ОПТИМА Плюс” успешно применяется для устройства крыш на торговых, логистических, выставочных и
производственных комплексах большой площади. На специализированных объектах с I степенью огнестойкости
здания.

Кровельная система монтажа  “Экстра ”

Система “ЭКСТРА” сертифицирована и имеет предел огнестойкости RE 360 при равномерно
распределенной нагрузке 560 кг/м2 по ГОСТ 30247.0-94, класс пожарной опасности К0(30) по ГОСТ 30403-96 для
железобетонных плит толщиной от 120 мм; Предел огнестойкости RE 180 при нагрузке 320 кг/м2, Класс
пожарной опасности К0 (30) для пустотелых плит толщиной от 160 мм; Предел огнестойкости RE 120 при
нагрузке 180 кг/м2, класс пожарной опасности К0 (30) для ребристых плит толщиной от 30 мм; Предел
огнестойкости RE 120 при нагрузке 320 кг/м2, класс пожарной опасности К0 (30) для ребристых плит толщиной
от 50 мм. Все это указывает на высокие противопожарные характеристики системы и позволяет ее применять
для зданий с любым классом пожарной опасности здания, в том числе зданий I степени огнестойкости.
“ЭКСТРА” успешно применяется как для нового строительства, так и для реконструкций крыш на жилых,
торговых, логистических, выставочных и производственных комплексах большой площади.

Схемы монтажа плоской кровли, мембраной ПВХ, ТПО с утеплением.

Применение пвх мембраны

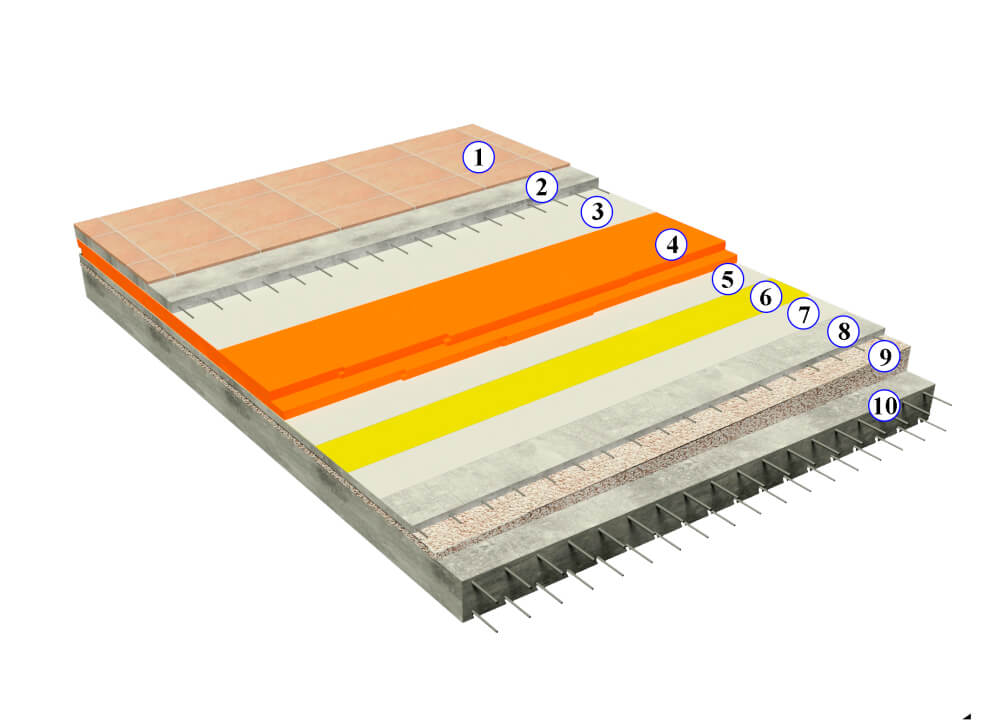

Тип № 1 Инверсионная (эксплуатируемая) кровля

  1. Керамогранитная плитка на морозостойком клею;
  2. Стяжка из ЦПР М150 арм. сеткой 4ВрI- с яч. 150х150мм- 40мм;
  3. Пленка полиэтиленовая;
  4. Утеплитель ПЕНОПЛЭКС®;
  5. Разделительный слой Геотекстиль от 80 г/м2;
  6. Гидроизоляция PLASTFOIL® Geo;
  7. Геотекстиль 300г/м2;
  8. Стяжка из ЦПР М150 арм. сеткой 4ВрI- с яч. 150х150мм- 40мм;
  9. Уклонообразующий слой из керамзитового гравия — мин. 30мм;
  10. Железобетонная плита.
Инверсионная (эксплуатируемая) кровля с керамогранитной плиткой

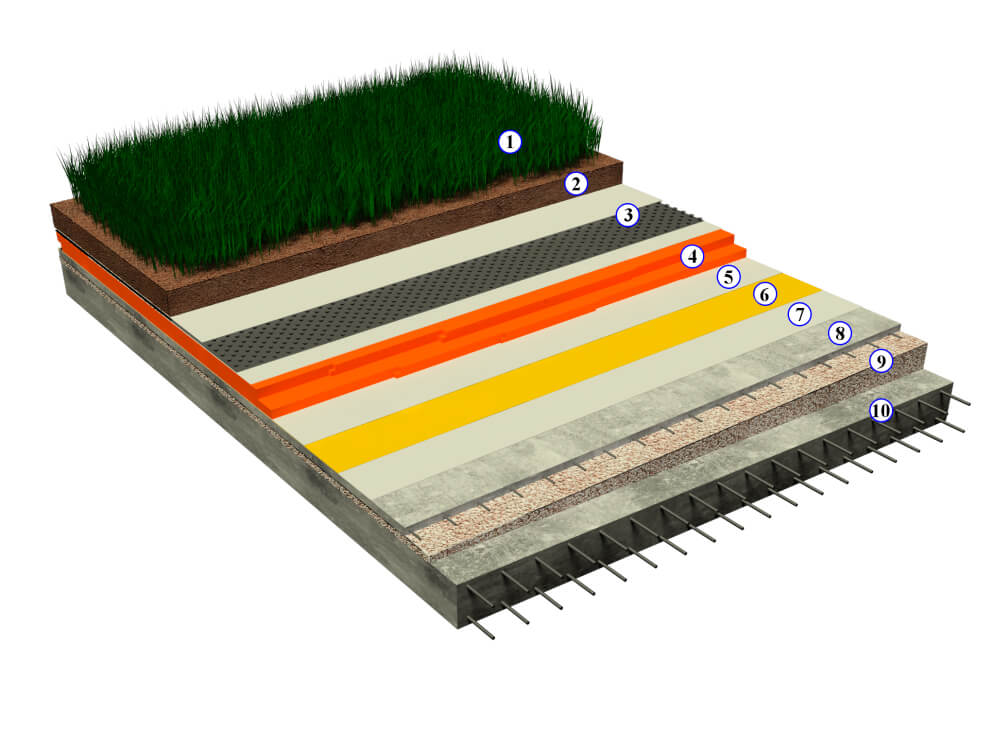

Тип № 2 Инверсионная (эксплуатируемая) кровля с зелеными насаждениями

  1. Зеленые насаждения;
  2. Плодородный грунт — мин. 150мм;
  3. Дренажно-влагонакопительная мембрана с фильтрующим слоем;
  4. Утеплитель ПЕНОПЛЭКС®;
  5. Разделительный слой Геотекстиль от 80г/м2;
  6. Гидроизоляция PLASTFOIL® Geo;
  7. Геотекстиль 300г/м2;
  8. Стяжка из ЦПР М150 арм. сеткой 4ВрI- с яч. 150х150мм- 40мм;
  9. Уклонообразующий слой из керамзитового гравия — мин. 30мм;
  10. Железобетонная плита.

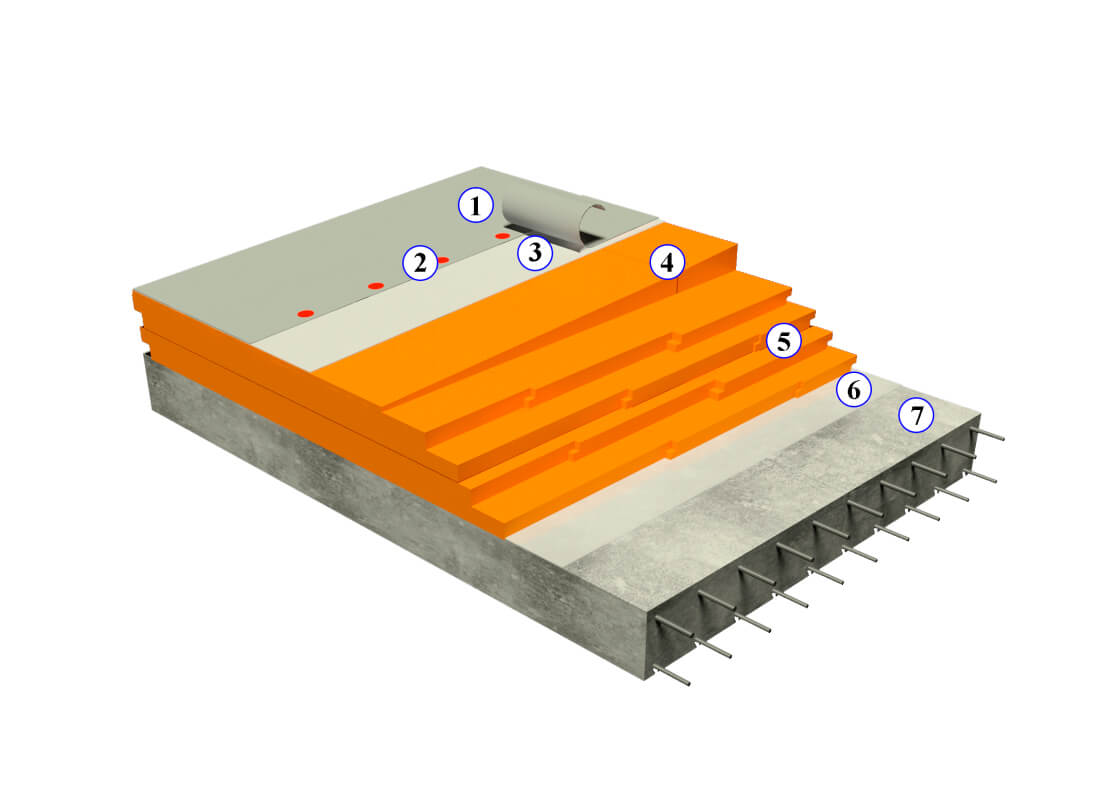

Тип № 3 Традиционная (не эксплуатируемая) кровля

  1. Гидроизоляция PLASTFOIL®;
  2. Крепеж, телескопический элемент с дюбелем по бетону;
  3. Разделительный слой Геотекстиль от 80г/м2;
  4. Уклонообразующий слой из ПЕНОПЛЭКС® Уклон — мин 10мм;
  5. Утеплитель ПЕНОПЛЭКС®;
  6. Пароизоляция;
  7. Железобетонная плита.
Традиционная (не эксплуатируемая) кровля

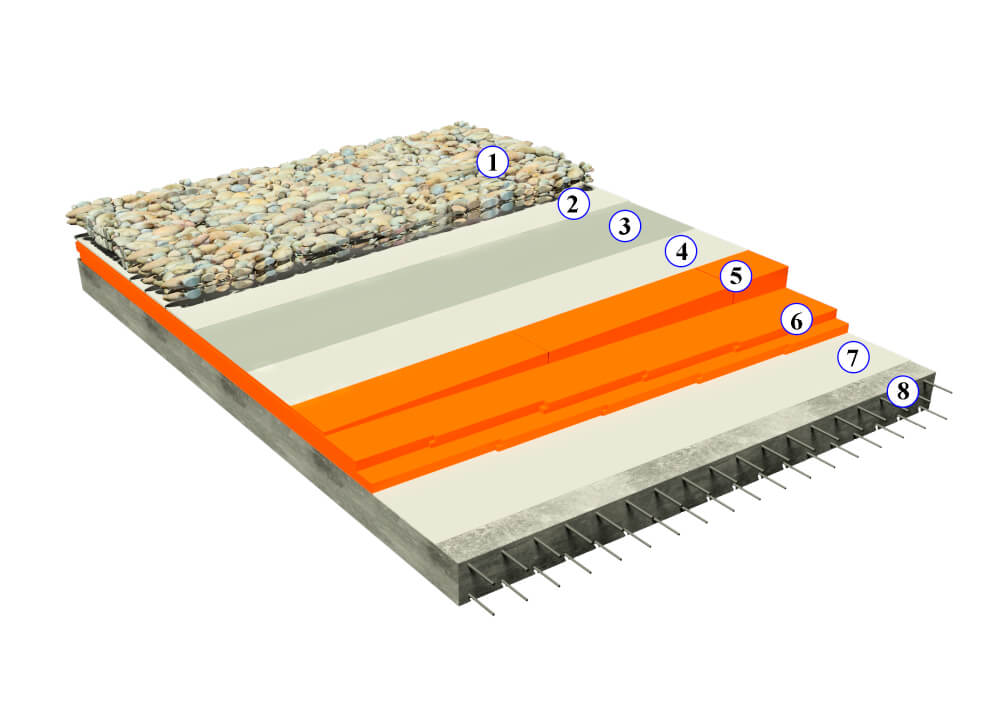

Тип № 4 Балластная (не эксплуатируемая) кровля

  1. Гравий фр. 5-20мм — мин 50 кг/м2;
  2. Геотекстиль 300г/м2;
  3. Гидроизоляция PLASTFOIL®;
  4. Разделительный слой Геотекстиль от 80г/м2;
  5. Уклонообразующий слой из ПЕНОПЛЭКС® Уклон- мин 10мм;
  6. Утеплитель ПЕНОПЛЭКС®;
  7. Пароизоляция;
  8. Железобетонная плита.

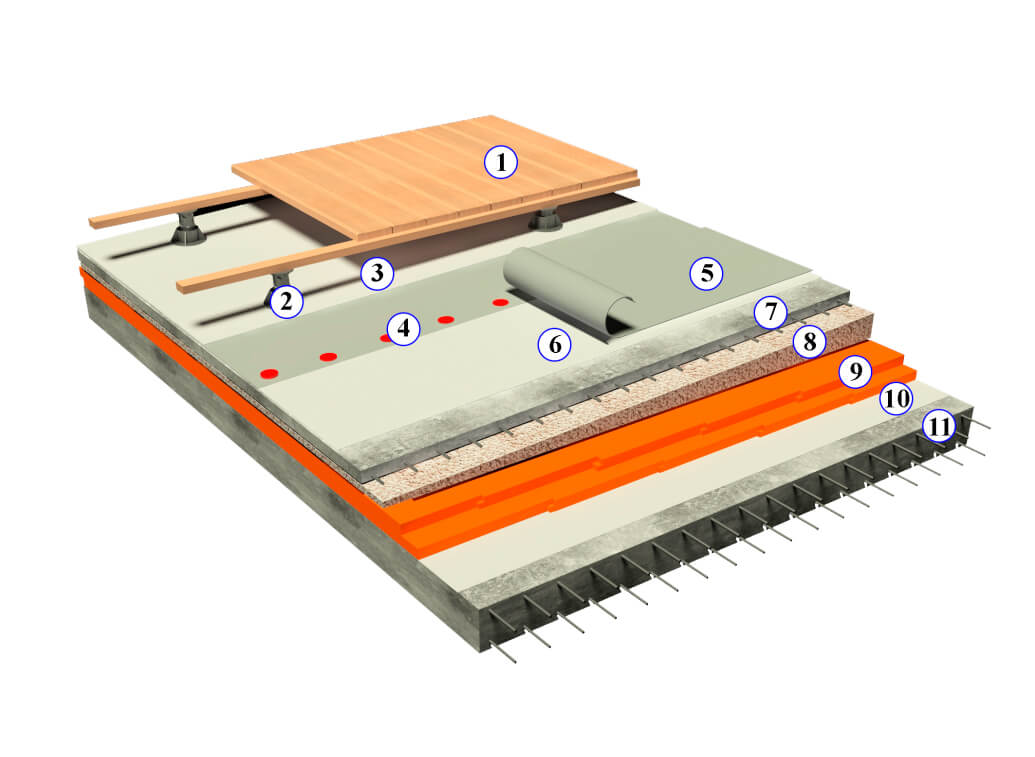

Тип № 5 Традиционная (эксплуатируемая) с террасной доской

  1. Террасная доска на лагах;
  2. Регулируемые пластиковые опоры;
  3. Геотекстиль 300г/м2;
  4. Крепеж, телескопический элемент с дюбелем по бетону;
  5. Гидроизоляция PLASTFOIL®;
  6. Геотекстиль 300г/м2;
  7. Стяжка из ЦПР М150 арм. сеткой 4ВрI с ячейкой 150х150мм- 40мм;
  8. Уклонообразующий слой из керамзитового гравия мин 30мм;
  9. Утеплитель ПЕНОПЛЭКС®;
  10. Пароизоляция;

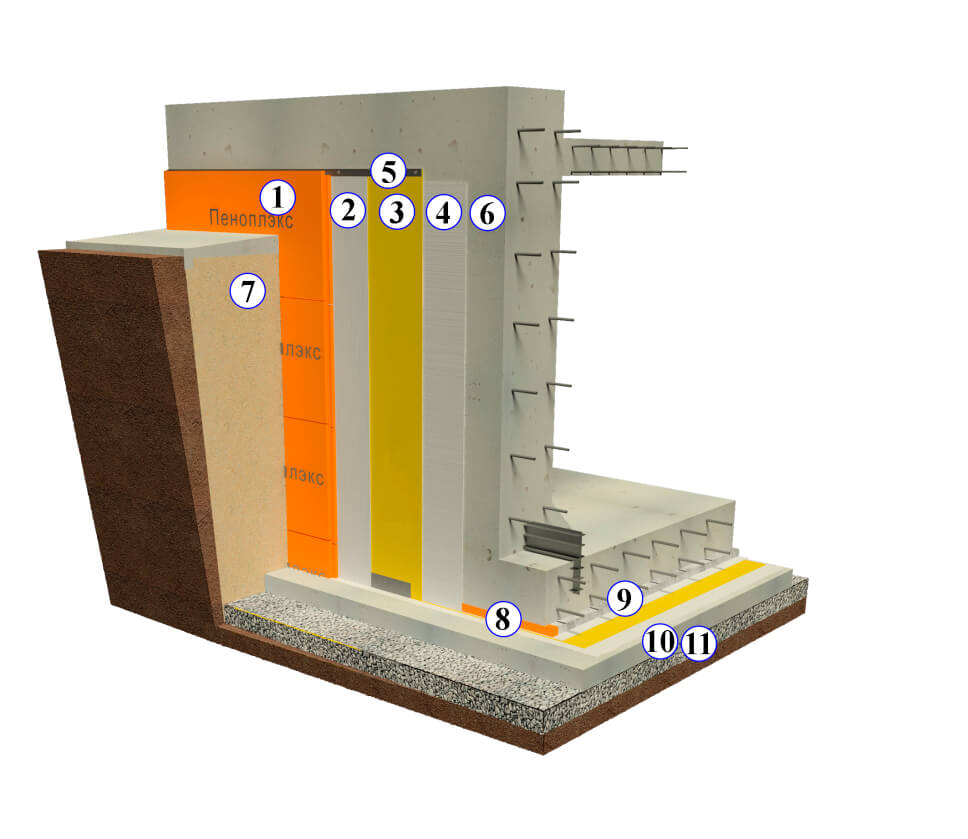

Фундамент тип № 1. Горизонтальная и вертикальная гидроизоляция фундамента от грунтовых вод

  1. Утеплитель ПЕНОПЛЭКС®;
  2. Разделительный слой Геотекстиль от 80г/м2;
  3. Гидроизоляция PLASTFOIL® Geo;
  4. Геотекстиль 300г/м2;
  5. Краевая рейка с герметиком;
  6. Гидроизолируемая конструкция;
  7. Обратная засыпка;
  8. Компенсатор из ПЕНОПЛЭКС® 50х50мм;
  9. Защитная стяжка из ЦПР- 50мм;
  10. Бетонная подготовка;
  11. Щебеночное основание.

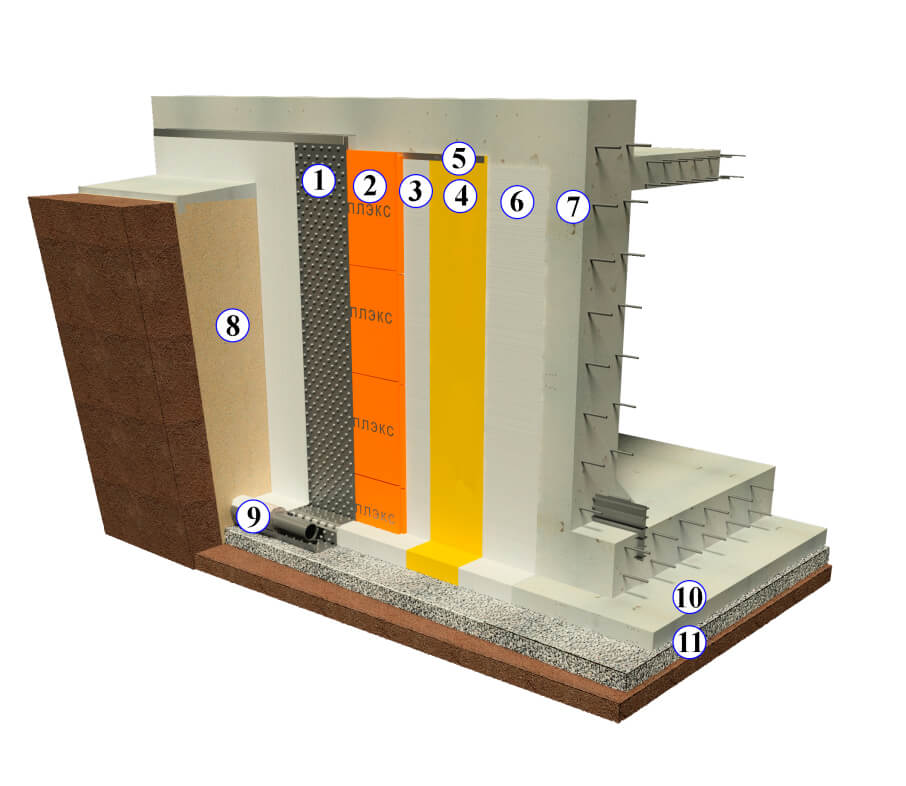

Фундамент тип № 2. Вертикальная гидроизоляция фундамента от поверхностной воды

  1. Профилированная дренажная мембрана (типа Тефонд Дрейн);
  2. Утеплитель ПЕНОПЛЭКС®;
  3. Разделительный слой Геотекстиль от 80г/м2;
  4. Гидроизоляция PLASTFOIL® Geo;
  5. Краевая рейка с герметиком;
  6. Геотекстиль 300г/м2;
  7. Гидроизолируемая конструкция;
  8. Обратная засыпка;
  9. Дренажная труба;
  10. Бетонная подготовка;
  11. Щебеночное основание.
Вертикальная гидроизоляция фундамента от поверхностной воды

Схема монтажа скатной кровли

мембраной ПВХ, ТПО

ustrojstvo skatnoy krovli
pdf Технические решения.

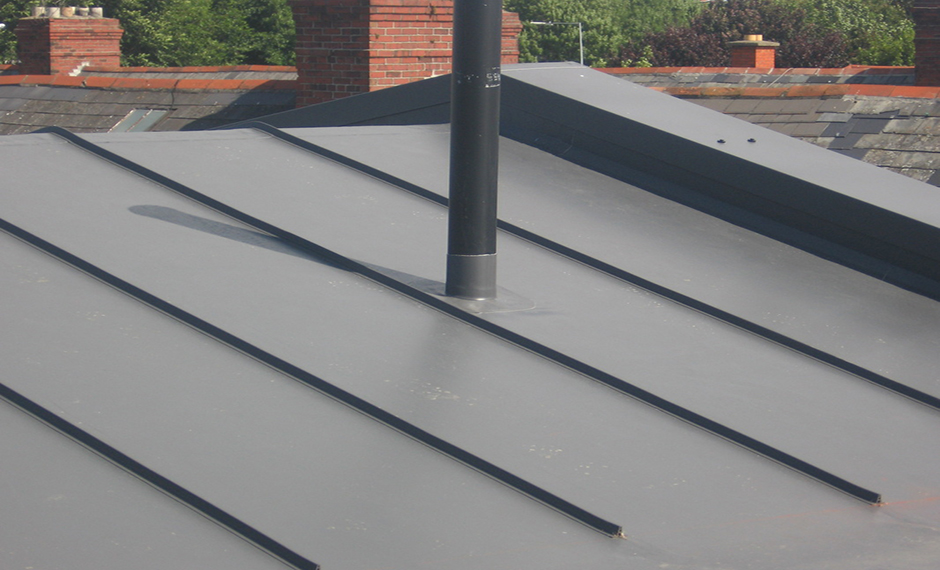

пвх мембрана на скотной кровле

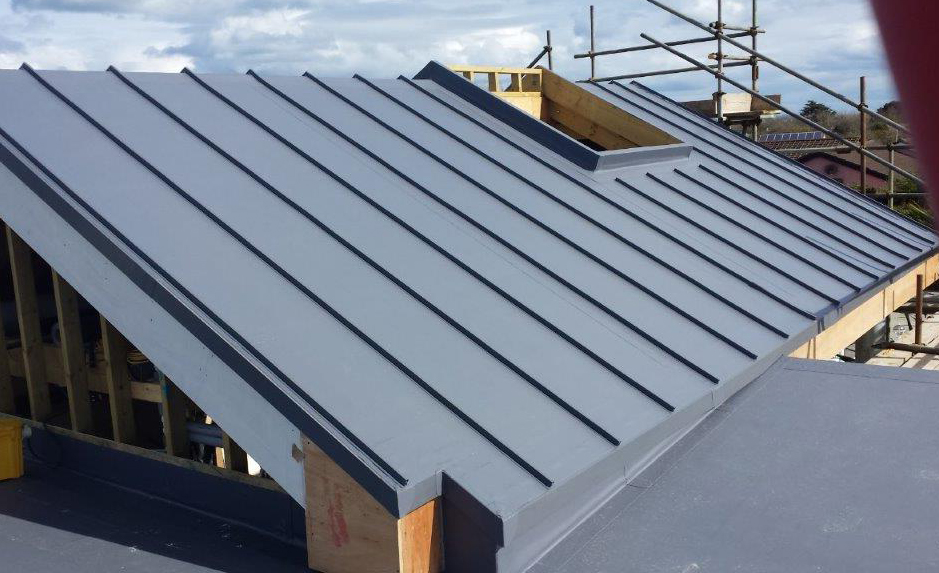

скатная кровля пвх.
пвх мембрана на скотной кровле
скатная кровля пвх.
Назад
Врерёд

ALKORPLAN

инструкция сварки пвх мембраны

ALKORPLAN

инструкция сварки тпо мембраны

Rhenofol

Полимеры вместо металла

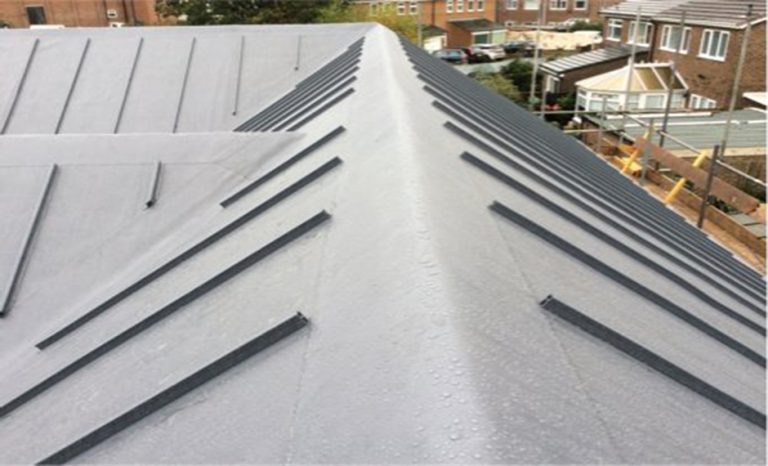

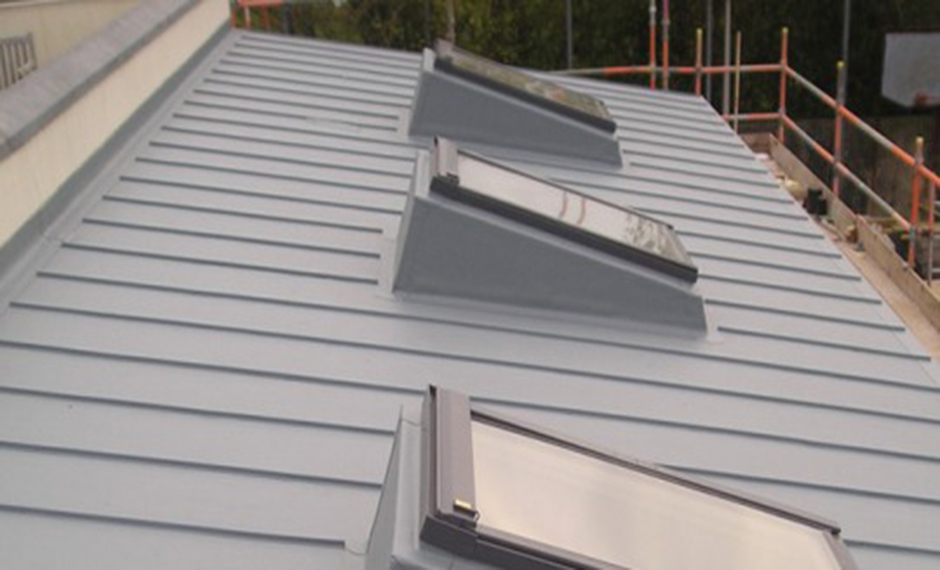

ПВХ мембрана на скатной кровле

Применение ПВХ мембран возможно не только на привычных нам плоских крышах. Она отлично вписывается в дизайн загородного дома, эмитируя фальцевую кровлю. А её цветовая гамма (хоть и не большая) внесёт особую привлекательность.

pdf Технические решения.
tripoli4
Guta9
kor_dsp
Watson6
Auchan3

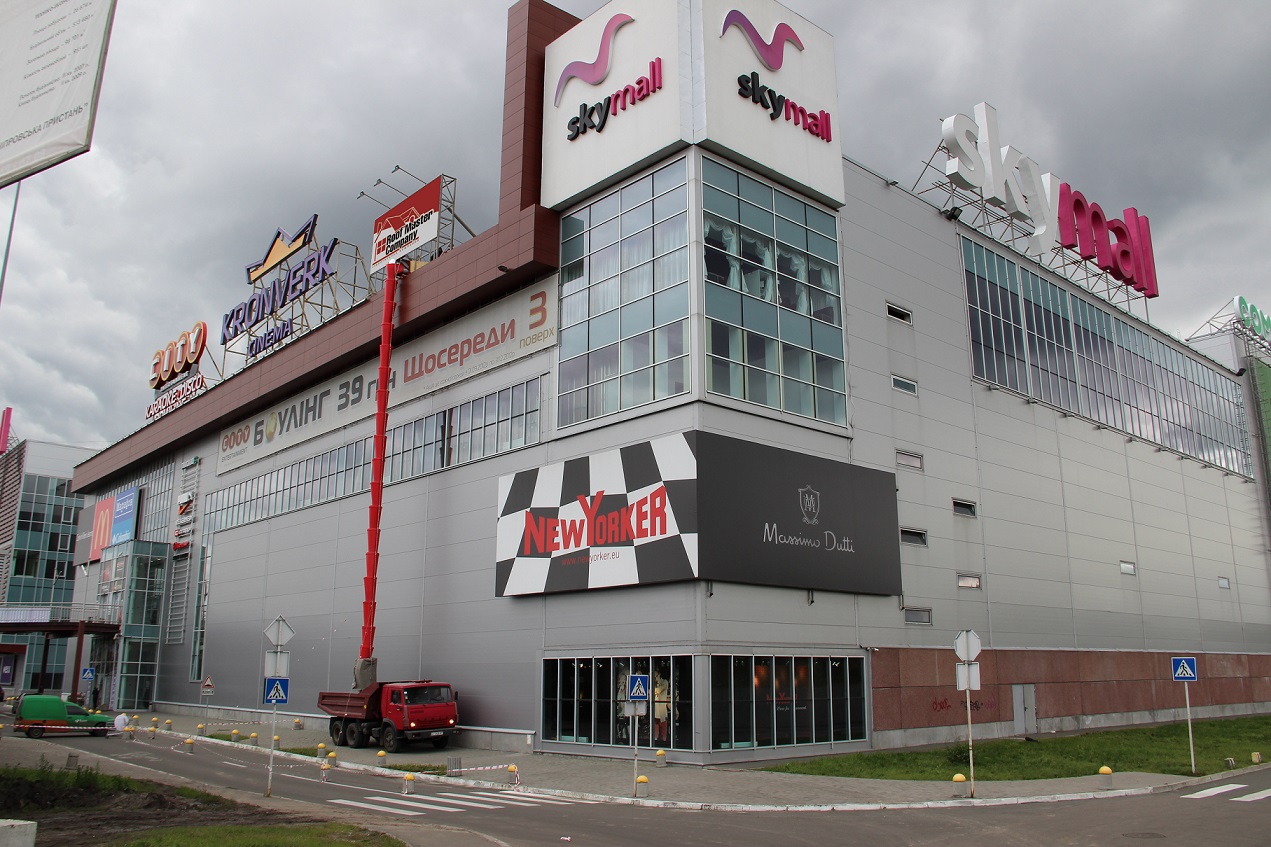

sky_mall7
